材质 | 铝合金 |
---|---|
电压 | 220V |
防护等级 | IP65 |
功率 | 250W,400W |
外形尺寸 | Ф450×460mm(灯具) |
光源类型 | 金卤灯 |
主要适用范围 | 适用于易燃易爆场所安全工作,用于各种室内、外工作场所。中国煤炭行业、中石油、中石化、中海油、电力、冶 |
品牌 | 世民电器 |

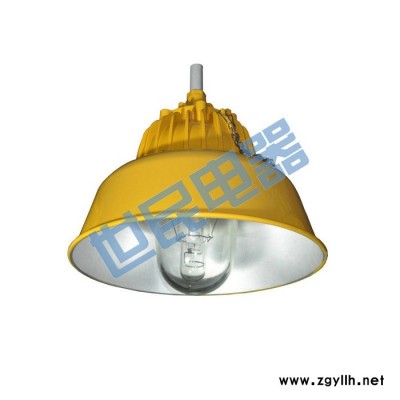

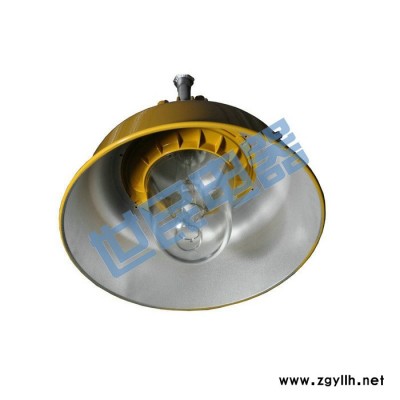

型号 | CGT8600 |
加工定制 | 是 |
此价格是推广的价格并不能作为**终交易价格,如需购买或咨询请致电!
一、技术参数
防爆标志 | Exde || CT4/T6 |
额定电压 | 220VAC 50HZ |
外壳保护 | IP65 |
绝缘等级 | I |
防腐等级 | WF2 |
进线口螺纹 | G3/4 |
引入电缆 | Ф8-Ф14mm |
距高比 | 3.9 |
外形尺寸 | Ф450×460mm(灯具) |
Ф325×120mm(镇流器) | |
重量 | 6.8Kg(灯具) 6.25Kg(镇流器箱) |
二、配用光源
订货编号 | 光源 | 额定功率 | 光通量 | 平均使用寿命 |
CGT8600-J400 | MH气体放电灯 | 400 | 36000 | 20000 |
CGT8600-N400 | HPA气体放电灯 | 400 | 50000 | 28500 |
CGT8600-J250 | MH气体放电灯 | 250 | 21000 | 20000 |
CGT8600-N250 | HPS气体放电灯 | 250 | 27500 | 28500 |
三、概况
适用于易燃易爆场所安全工作,用于各种室内、外工作场所。中国煤炭行业、中石油、中石化、中海油、电力、冶金、铁路、钢铁、船舶、化工、政府部门及大型企业固定照明的使用需要。
四、性能特点
五、使用方法
1、根据工作现场的实际照明需要,确定灯具及镇流器的安装位置和方式,然后按灯具到镇流器接点的距离和镇流器到220V电源接点的距离备好相应长度的三芯电缆线(距离不超过2米可用随灯配备的电缆线)。 2、当灯具到镇流器接点的距离超过2米时,需要更换三芯电缆线。即用内六角扳手旋下灯外壳六个内六角螺栓,将灯体部分拔出后,拆下灯具自带的三芯电缆线,然后按原来的接线方式接好所备的三芯电缆线。 3、用套筒扳手拧下镇流器箱盖上的紧固螺栓,取下箱盖,将灯具的三芯电缆线一端通过镇流器输出口的引入装置引进镇流器腔内,把红线、黑线(或蓝线)、黄绿线分别接到镇流器的4、5、6号接线端子上,然后把压紧螺母拧紧。 4、将准备好的三芯电源电缆线一端通过镇流器输入口的引入装置,引进镇流器腔内,然后将L线(火线)、N线(中线)、地线分别接到镇流器的1、2、3号位的接线端子上,并把压紧螺母旋紧。 5、合上镇流器箱盖并拧紧紧固螺栓,**再把三芯电缆线另一端按防爆要求接通220V电源。 6、更换灯泡时,先切断电源,检查吊链是否挂好,然后用内六角扳手旋开灯外壳上的六个内六角螺栓,小心将灯体部分向下拉,使灯体与灯头壳分离,旋下旧灯泡换上新灯泡。六、注意事项
1、安装和维护灯具时,必须切断电源。 2、使用时,灯具表面有一定温升,属正常现象,透明件中心温度较高,不得触摸。 3、必须使用本公司配备的镇流器。 4、灯具启动电流为正常工作电流的2.5倍,250W灯具启动电流为2.8A。 5、灯头壳内装有减震泡沫**次安装使用时务必取出。警告: 1、严禁带电打开灯具。 2、安装灯具时务必将灯外壳接地,并使其牢固。七、品质保证
严格按照ISO9001:2008国际质量管理体系标准进行质量控制,确保产品质量高于**标准,完全达到设计要求,产品实行7年保用(光源保用一年),自购买之日起7年内,产品正常使用下出现任何故障由本公司负责免费维护。
