拉伸强度 | 标准 |
---|---|
芯数 | 1~66 |
护套材质 | 特殊PVC混合料(LSOH绝缘料可选) |
电线最大外径 | 3.2 |
材料形状 | 扁形 |
品牌 | SPC上特缆 |
型号 | SPCFLAT-LED-YY |
加工定制 | 是 |
物料编号 | 2102 |

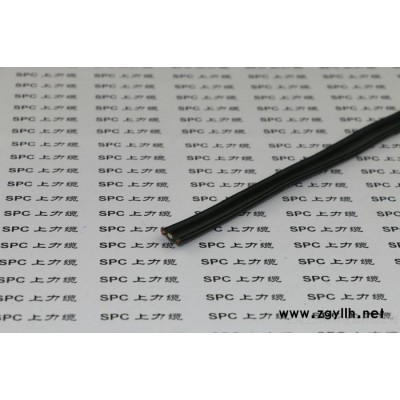

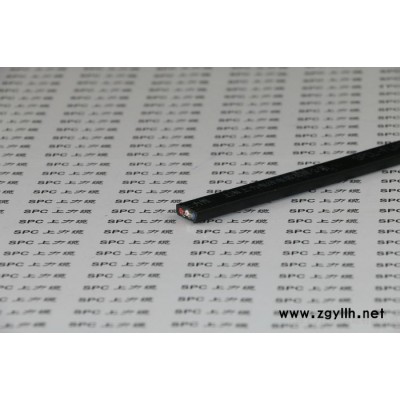

SPCFLAT-LED-YY景观灯条扁电缆 LED景观灯条扁平电缆
电缆名称:
SPCFLAT-LED-YY景观灯条扁电缆_SPCFLAT-LED-YY扁电缆_LED灯专用扁电缆_LED灯专用扁平电缆_照明用扁平电缆_欧标扁平电缆_欧标扁电缆_欧式扁电缆_欧式扁平电缆_景观灯专用扁电缆_LED景观灯用扁电缆_LED景观灯专用扁平电缆_LED景观灯专用扁平电缆_LED扁电缆_LED扁平电缆_照明工程用扁电缆_照明工程用扁平电缆_LED工程用扁电缆_ED工程用扁平电缆_扁电缆_扁平电缆
电缆应用:
广告灯箱、LED景观灯、LED照明工程等电气设备的动力传输线及控制、照明、通讯线路
电缆结构:
导体:多股束绞铜丝导体(镀锡铜丝可选),符合VDE 0295及IEC 60288第5类导体
绝缘:特殊PVC混合料(LSOH绝缘料可选)
芯线:彩色或编码芯线,3芯及以上带黄绿双色线(可选)
SPCFLAT-LED-JZ-YY黑色芯线、白色数字编码、带黄绿双色线
SPCFLAT-LED-JB-YY彩色芯线、带黄绿双色线
SPCFLAT-LED-OZ-YY黑色芯线、白色数字编码、不带黄绿双色线
SPCFLAT-LED-OB-YY彩色芯线、不带黄绿双色线
芯线排列:一字、梅花或异形
护套:特殊PVC混合料(LSOH护套料可选)
护套颜色:黑色,可根据客户需要定选用各种颜色
电缆特性:
电缆的长期工作温度应不超过105℃
耐油、耐磨、耐寒、抗紫外线性能**
一字排列:自由使用长度不大于35米,移动速度不大于1.6米/秒
梅花排列:自由使用长度不大于80米,移动速度不大于4米/秒
(超过上述使用长度和移动速度时,建议增加加强件)
阻燃性:阻燃自熄符合IEC 60332-1
电缆技术参数:
工作电压:450/750V 0.6/1KV
测试电缆:2500V 3500V
导体电阻20℃ :根据VDE 0295及IEC 60228第5类,多股细绞铜丝
绝缘电阻:≥ 20 MΩ/km (20℃)
**小弯曲半径: 固定安装 8 X D(电缆外径)
移动安装 10 X D(电缆外径)
工作温度:固定安装 - 30 ~ +105℃
移动安装 - 10 ~ +105℃
电缆名称 | 电缆型号 | 额定电压 | 芯数 | 导体结构 | 标称截面 mm2 |
LED景观灯条扁电缆 | SPCFLAT-LED-YY | 450/750V | 1 ~ 66 | 多股绞合导体 | 0.1 ~ 120 |
LED景观灯条扁电缆 | SPCFLAT-LED-YY | 600/1000V | 1 ~ 66 | 多股绞合导体 | 0.1 ~ 120 |
注:以上规格为常用型,可根据用户要求定制特殊规格 |
