| 产地 | 浙江乐清 |
|---|---|
| 电压 | 220v |
| 防护等级 | IP54 |
| 工作电压 | 220 |
| 类型 | 防爆荧光灯 |
| 光源功率 | 20，40瓦 |
| 光源类型 | T8、T5、LED |
| 主要适用范围 | 适用于具有Ⅱ类B级T4组及以下级别、组别的**性气体混合物的场所中 |
| 品牌 | 德力西防爆 |
| 型号 | BYD |
| 加工定制 | 否 |
| 光源颜色 | 正白 |

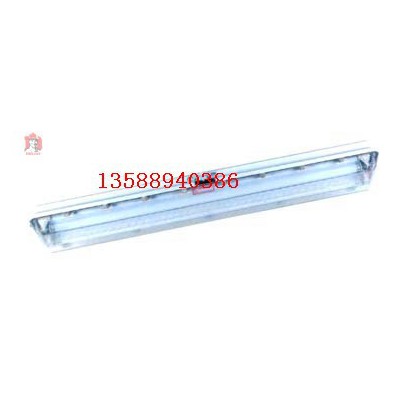

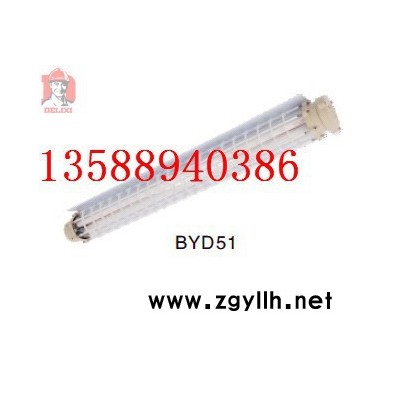

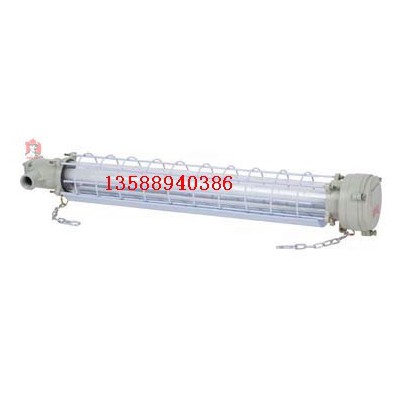

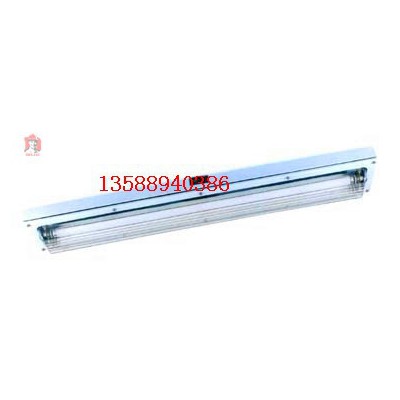

**BYD51系列防爆荧光灯、单管荧光灯、双管荧光灯德力西防爆：13588940386
BYD51系列防爆荧光灯适用范围与用途
BYD51系列防爆荧光灯(以下简称荧光灯)，主要适用于具有Ⅱ类B级T4组及以下级别、组别的**性气体混
合物的场所中，供环境照明用。本系列荧光灯具有结构紧凑、体积小、重量轻、造型美观、安装方便、安
全可靠等优点，是石化企业理想的照明灯具。
a)安装地点海拔高度不超过2000 m；
b)周围空气温度不高于+40℃，不低于-20℃，24小时平均值不超过+35 ℃；
c)无显著摇动和剧烈的冲击振动的地方；
d)污染等级：3级；
e)空气相对湿度不超过90%(+25 ℃)；
f)安装类别：Ⅱ类；
g)荧光灯可在Ⅱ类 B级 T4 组以下级别、组别**性气体环境中使用。
3 主要技术参数
3.1 产品执行标准
GB3836-2010 **性环境
Q/DLXB 049-2012 BYD□-□×□系列防爆荧光灯
3.2 防爆型式：复合型；
防爆标志：ExdeⅡBT4 Gb。
3.3 主要技术参数见表1。
表1
产品型号 额定电压v 额定功率W 防护等级电缆外径mm 出线口螺纹G
BYD51-20W 220 20 IP54 φ8~φ10 1/2
BYD51-30W30
BYD51-40W40
BYD51-2×20W20
BYD51-2×30W30
BYD51-2×40W40
4 产品结构
4.1 荧光灯是由灯体、镇流器及接线盒组成，其外壳由ZL102铸铝合金压铸成形，有足够的机械强度和良
好的散热条件，透明玻璃管采用钢化玻璃制成，透光率高。30~40W的单、双管灯均采用高效节能冷启动镇
流器，可保证在低温状态及电源大幅度波动的条件下，正常启动及工作。荧光灯采用空气自冷式镇流器，
温升低，光效高。
4.2 荧光灯整体形式为快抽芯式，检修维护时只需打开小桶侧盖，弹簧将自动弹出小盖，此时将启辉器座
向外抽出，即可将灯管带出，更换灯管后直接插入。
5 荧光灯的外形尺寸、安装方式及重量
功率(W)重量(kg) 尺寸 功率(W)重量(kg) 尺寸
A B A B
1×20 4.4 800650 2×20 6.8 800650
1×30 4.8 1050980 2×30 7.6 1050980
1×40 6.6 14001300 2×40 11.2 14001300
6 安装、使用与维护
6.1安装前检查安装配件是否齐全，技术参数及适用范围是否符合现场要求。
6.2安装时注意电缆由出线口、金属垫圈、密封圈依次引入接线腔内,再将出线口螺纹压紧，使得电缆不得
松动。
6.3 安装接线要牢固可靠，使用前荧光灯的内外接地必须良好可靠。
6.4 运行前检查所有隔爆接合面紧固螺栓是否拧紧，并应有防松措施，防止自行松脱。
6.5 检修时,必须先断开前级电源，等壳内电气元件均不带电时方可开盖检修。
6.6 隔爆面应妥善保护，不得磕碰、划伤，并保持清洁，如有损伤可按防爆有关规定修补。
6.7 检修时应在隔爆面上涂204-1置换型防锈油。
6.8 非专业人员严禁开盖检修。
